变电站站用交流系统为变电站一次与二次设备进行电源供应，是保证变电站可靠供电不可或缺的环节，发生异常情况会直接影响到正在运行设备的正常使用。而站用交流系统绝缘故障将会给站内交流供电带来重大的安全隐患，因此对站用交流系统剩余电流进行监测非常重要。

站用交流系统传统的运行模式都是等到出现短路故障了才进行排查，非常不利于站内交流供电稳定性，如果能在站内交流系统绝缘故障还没发展成为短路故障时将其排除，将大大提高其运行可靠性。

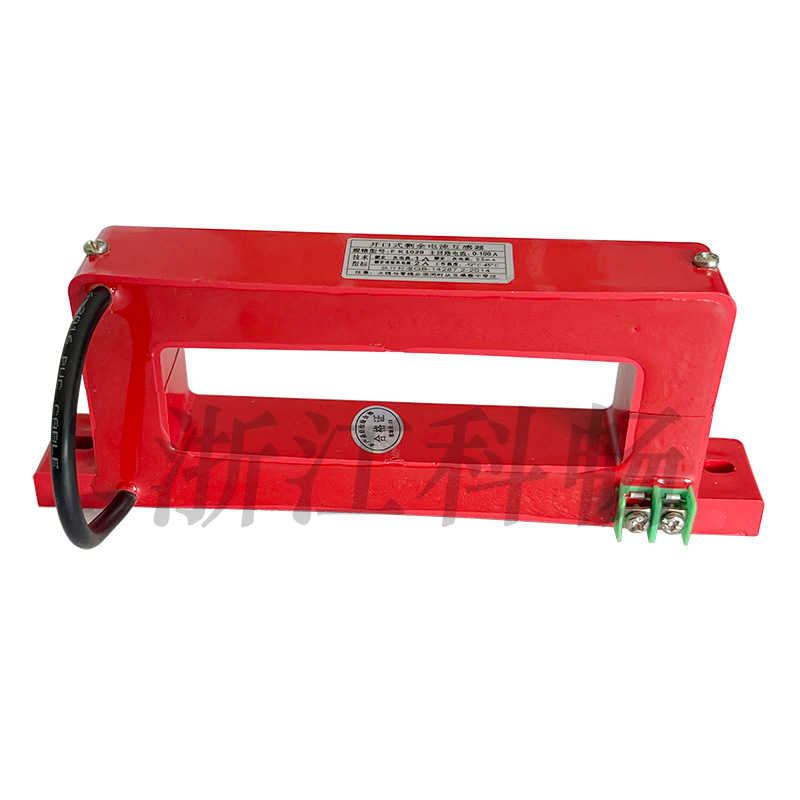

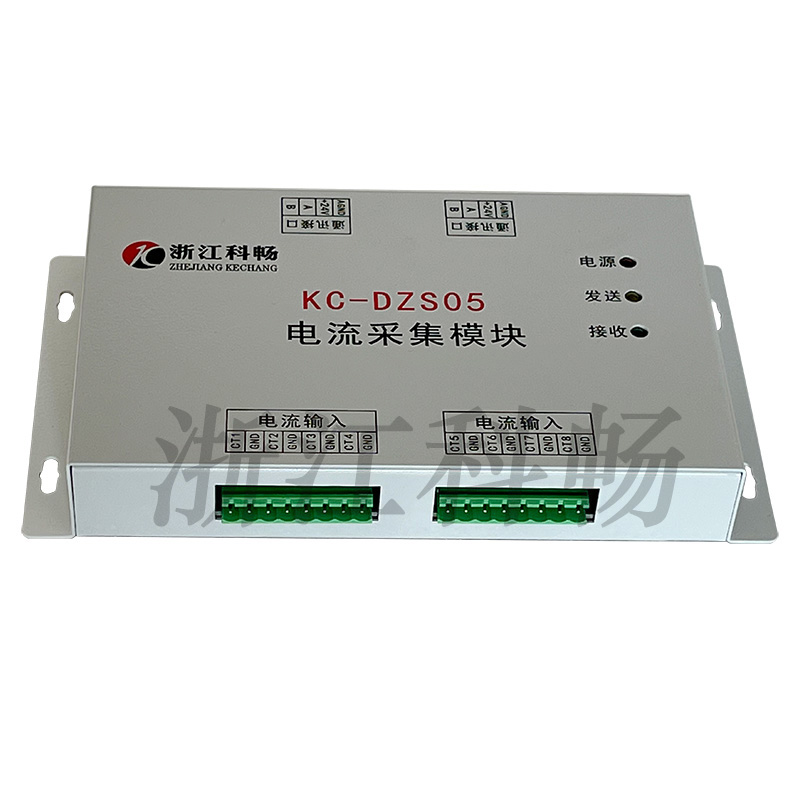

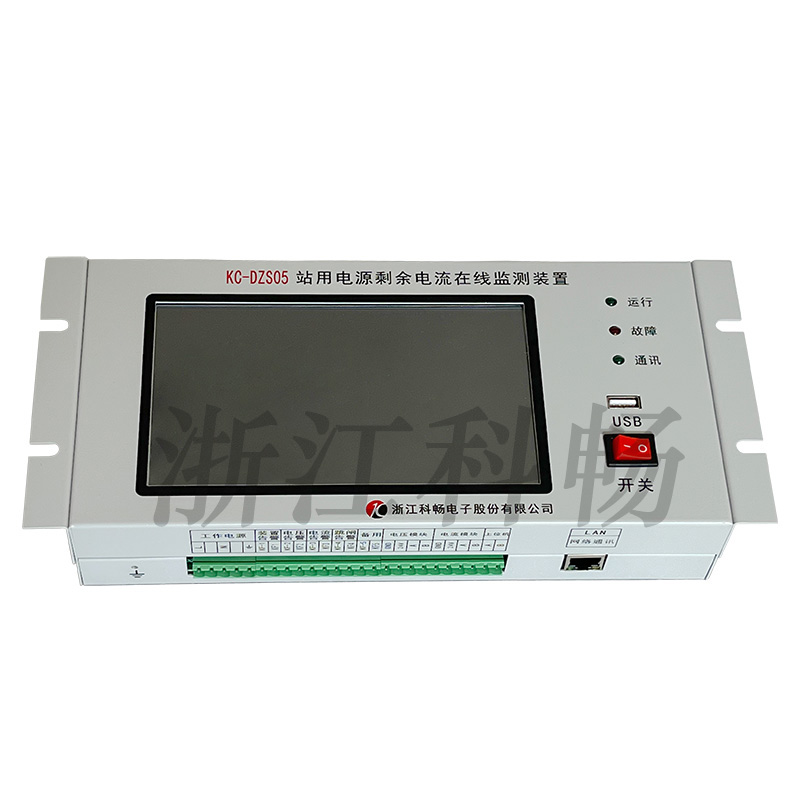

为此我们研发了一款变电站站用交流系统剩余电流监测系统，通过对站内各交流回路的实时剩余电流进行监测，从而判断系统是否存在绝缘故障，该系统由监测主机、剩余电流采集模块、交流电流互感器组成，该装置可实时监测变电站内各交流馈线的剩余电流，可帮助运维人员快速定位出故障回路，大大缩短了交流绝缘故障的查找时间，保证了站内交流供电系统的可靠性。

该装置不仅适用于单相交流回路的剩余电流监测，也适用于三相交流回路的剩余电流监测，对于三相交流回路相线和零线不在一起的回路，可通过系统回路配置来实现各种复杂的三相交流回路的剩余电流监测。

一、检测功能

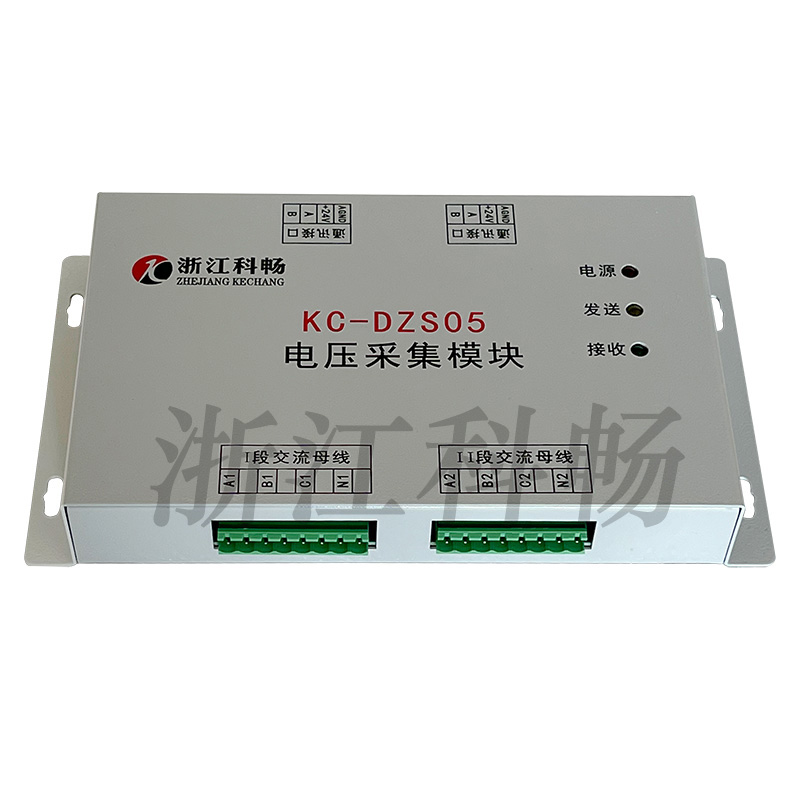

1.1、装置可同时监测不超过200回路剩余电流值，6路系统交流电压。

1.2、剩余电流值的显示误差不大于0.5%。

1.3、交流电压值的显示误差不大于1%。

二、显示功能

2.1、装置能实时显示系统电压以及各回路的配置信息、回路剩余电流值与不平衡电流。

2.2、采集模块单元具备运行指示灯和电源指示灯，主机装置具备运行指示灯与告警指示灯、通讯指示灯。

2.3、具备显示异常告警信息包括：电压越限告警、剩余电流越限告警、采集模块的连接状态

2.4、具备实时显示当前日期，具体包括年、月、日、时、分、秒

三、设定与告警功能

3.1、具备以下设定功能包括：模块数量设置、单独回路剩余电流报警门限设定、电压门限、不平衡电流门限、存储时间间隔设定、母线类型及段数的设定、电流预警门限设定、接地型式设定、各回路包含互感器配置数量设定功能。

3.2、装置可以自动选出剩余电流报警回路与预警回路，并发出相应的告警信号，包括声光告警、干接点信号输出告警

3.3、主机装置具备装置故障（失电）信号告警

3.4、当被测量回路剩余电流值达到报警设定值时，应在10s内发出报警信号，点亮报警指示灯，报警指示应保持至人工复位，复位后仍然存在的报警、故障等状态信息应在20s内重新建立。

3.5、主机与采集模块发生通讯异常时，主机会显示对应模块连接异常信息, 装置在“模块状态”页面，可实时循环显示与主机通讯的采集模块地址号，如出现通讯异常，会在未连接模块中显示对应模块地址号。

四、记录与存储功能

4.1、具有回路不平衡电流和剩余电流告警历史记录存储、查询、删除功能。

4.2、装置具有与远动装置的接口功能。可以提供遥信无源节点、标准485接口，装置支持Modbus、61850、104规约，可把相关监测数据、报警信息等上传至辅助设备监控系统。

4.3、监控装置具备告警数据记录功能，数据记录间隔宜为1～10min，最多可以存储4000条，超出自动覆盖最早一组数据。

五、权限管理功能：

5.1、装置可通过密码设定实现权限管理功能

1、电压监测路数：6路

2、电压监测范围：0-300V

3、电压监测精度：±1%

4、电压监测分辨率：0.1V

5、电流监测路数：≤200路

6、电流监测范围：0-1A;0-5A;0-10A（根据实际情况选择）

7、电流监测精度：±0.5%±2dgt

8、电流监测分辨率：1mA

9、适用系统电压等级：单相或三相交流系统

10、报警输出触点容量：AC 250V 5A或DC 30V 5A

11、通信接口：RS485

12、工作环境温度：-10℃～+50℃

13、空气相对湿度：90％（25℃）、50％（40℃）

14、装置工作电压：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％
